Атол 91Ф, 92Ф Инструкция

Вот краткая инструкция на Атол 91Ф / Атол 92Ф по разным действиям на ККТ:

1. Включить кассу

Для этого вам нужно нажать и удерживать 5 секунд.

2. Пробитие чека

В том случае, если на кассе есть каталог товаров, при продаже должно открыться окно с ним. Если же каталога нет, то продаваться товары будут по свободной цене

3. Товар со свободной ценой

Для продажи товара со свободной ценой в инструкции кассира по Атол 92Ф указано, что нужно ввести цену товара, нажать (если позиций несколько, то нужно повторить) .

4. Товар по свободной цене с подсчетом сдачи и количества

Нажмите , введите количество: и цену за одну штуку или килограмм и нажмите  (если товаров несколько то повторите) .

5. Товар со свободной ценой по безналичному расчету

Для продажи такого товара нажмите (если несколько позиций, то повторите)

6. Товар из каталога

По инструкции кассира по Атол 91Ф/Атол 92Ф для продажи товара из каталога нужно отсканировать или ввести код товара и нажать:  (если несколько товаров, то повторите) .

7. Закрытие смены

Закрытие смены происходит при помощи нажатия следующих клавиш:

  3 0

8. Выключение ККТ

Для выключения кассы нужно нажать эту клавишу:   и удерживать ее 5 секунд.

Наиболее полную инструкцию по эксплуатации Атол 91Ф/Атол 92Ф можно найти на сайте производителя Atol.ru. Перейдите по ссылке для просмотра инструкции Атол 91Ф, и по этой ссылке для Атол 92Ф.

В этом устройстве программировать можно не только типичным путем, а еще и с помощью программы “Редактор таблиц”.

Инструкция для “Редактор таблицы” на Атол 91Ф/Атол 92Ф состоит из параметров, которые сгруппированы по таблицам:

Таблица 1. «Товары»;
Таблица 2. «Тип и режимы кассы»;
Таблица 3. «Пароли кассиров и администраторов»;
Таблица 4. «Параметры скидок и надбавок»;
Таблица 5. Зарезервирована и не используется;
Таблица 6. «Текст в чеке»;
Таблица 7. «Наименования секций и налоги по секциям»;
Таблица 8. Зарезервирована и не используется;
Таблица 9. «Подключенное оборудование»;
Таблица 10. Зарезервирована и не используется;
Таблица 11. Зарезервирована и не используется;
Таблица 12. «Наименования типов оплаты»;
Таблица 13. «Налоги»;
Таблица 14. Зарезервирована и не используется;
Таблица 15. Зарезервирована и не используется;
Таблица 16. Зарезервирована и не используется;
Таблица 17. «Настройка беспроводных соединений»;
Таблица 18. Зарезервирована и не используется;
Таблица 19. «Настройка соединения с ОФД»;
Таблица 20. «Шаблоны чеков». Не доступна для редактирования;
Таблица 21. «Заголовки реквизитов». Не доступна для редактирования;
Таблица 22. Зарезервирована и не используется;
Таблица 23. «Поставщики»;
Таблица 24. «Единицы измерения»;
Таблица 25. «Основание для коррекции».

У каждой таблицы есть определенное количество рядов. Например, один ряд.

Таблицы 1. «Товары» – один товар, ряд Таблицы 13. «Налоги» – один из шести типов налоговых ставок НДС.
Каждый ряд таблицы содержит поля, при этом в одной таблице каждый ряд содержит одно и тоже множество полей, например, каждый ряд Таблицы 1. «Товары» содержит поля: «Название», «Штрихкод», «Цена», «Секция» и т.д., соответствующего данному ряду.
Каждое поле характеризуется типом и максимально допустимой длиной (для вещественных полей также указывается максимально допустимая точность). Поле может иметь один из типов: строка; целое число; вещественное число.

Для того, чтобы начать работать с программой “Редактор таблиц”, вам нужно скачать этот архив утилиты на ПК, подключить ККТ к компьютеру через кабель micro-USB. Запустить программу можно в папке,которую сохранил архив. Откройте файл “KKT_TableEditor.exe”. Рабочее окно Редактора будет выглядеть так:

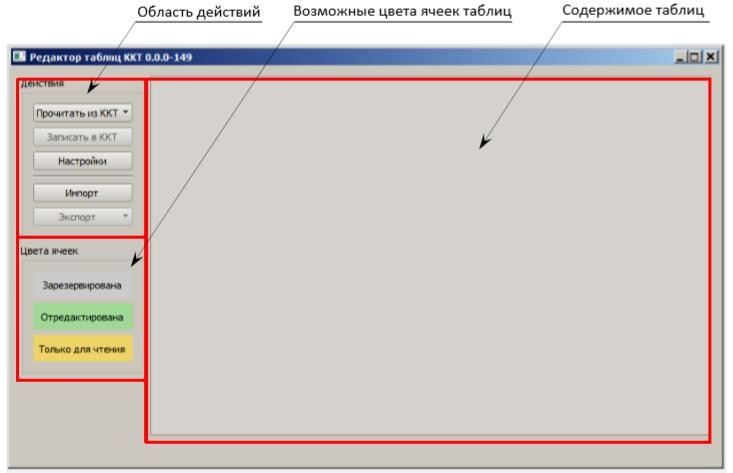

Здесь есть три области:

1. “Область действий” - запускается чтение или запись информации из/в ККТ. Можно открыть настройки связи ККТ, выполнить импорт или экспорт настроек ККТ и базы товаров;
2. “Область с цветами ячеек таблиц” - ячейка имеет свой цвет в зависимости от статуса информации:



- ячейка зарезервирована, не содержит данных;

- данные изменены, но не сохранены;

- данные можно читать, нельзя редактировать.

3. “Область содержимого таблиц ККТ” - отражена вся информация о настройках параметров ККТ и база товаров.
   Для того, чтобы настроит связь с ККТ, вам нужно сделать:
1. В основном рабочем окне Редактора нажать “Настройка”:

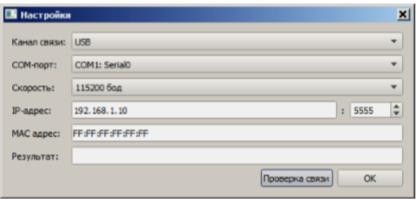

2. Введите параметры связи: “Канал связи”, “IP-адрес”, “МАС-адрес”;

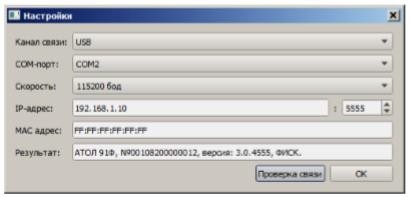

3. Нажмите “Проверка связи”. Если вы ввели данные правильно, появится наименование модели кассы, заводской номер, версия прошивки и признак фискализации ККТ:





4. Нажмите “ОК”, “Настройки” закроются, в нижнем правом углу появится название модели ККТ, заводской номер;
5. Если же что-то пошло не так, появится сообщение “Порт недоступен”. Проверьте, правильно ли указан интерфейс обмена с кассой, исправен ли разъем для интерфейсного кабеля. Исправьте ошибки данных, например, верно укажите канал обмена или устраните неполадки подключения - если они есть. Заново нажмите “Проверка связи”.

Некоторые параметры в ККТ можно изменить при помощи “Редактора таблиц”. После настройки связи с ККТ нажмите эту кнопку : и в следующем окне выберите нужное действие:

• — Все - будут считаны все Таблицы (1-25);
• — База товаров - считается только Таблица 1. “Товары”;
• — Все, кроме базы товаров - будут считаны Таблицы с 2-й - по 25-ю (кроме Таблицы 1. “Товары”).

Процедура считывания таблиц может занимать определенное количество времени,в нижней левой части рабочего окна появится сообщение “Подождите.. Идет чтение”, а в правой части - строка состояния процесса. Когда Редактор закончит, он издаст три звуковых сигнала, появится содержимое Таблиц. Если считана только Таблица 1, то откроется только ее содержимое, если сс 2-25 - то появятся они. Вот пример, когда считаны все Таблицы ККТ:

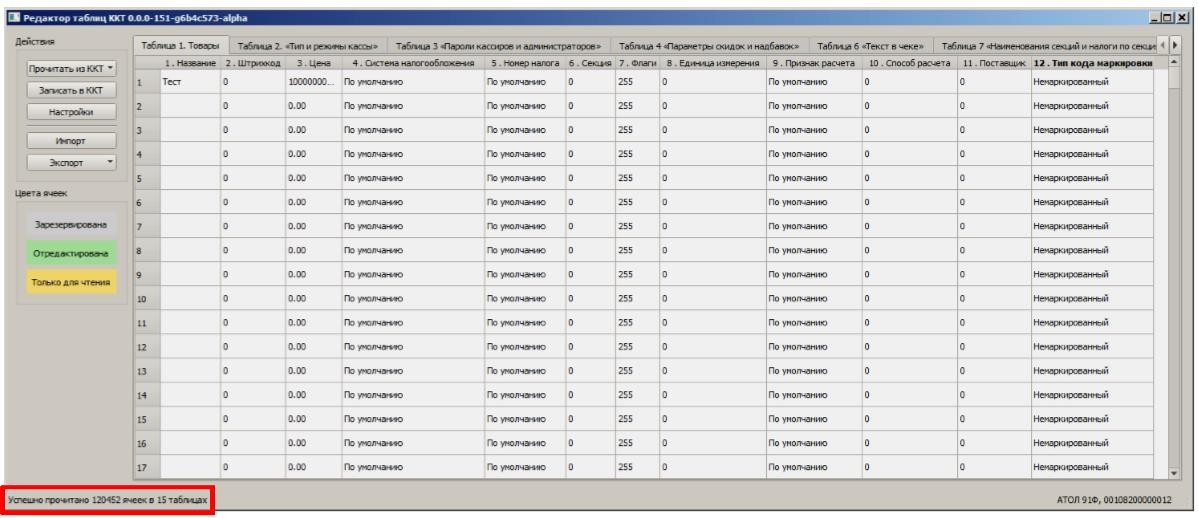

Если считывание прошло успешно, в нижней части появится сообщение “Удачно прочитано 120452 ячеек в 15 таблицах”. Если был сбой, то написано будет “Нет связи с ККТ”.

Подробная информация обо всех таблицах, их параметрах, соответствии указана в Протоколе работы ККТ (документ есть на официальном сайте Атол).

Перемещение вкладок влево/вправо осуществляется с помощью кнопок и или прокручивания ролика мыши назад – перемещение вправо, вперед – перемещение влево при наведенном указателе мыши на строку с названиями вкладок. Для выбора вкладки нужно навести указатель мыши на наименование этой вкладки и нажать на левую клавишу мыши.

В области содержимого Таблиц отображаются данные, которые запрограммированы в выбранной Таблице. Цвет ячеек указывает на возможность/невозможность ее редактирования, а также подсказывает, были ли данные в ячейке отредактированы.

Редактирование содержимого ячеек таблиц

Некоторые параметры ККТ можно изменить - ввести другие значения (но ячейка должна быть белого цвета). Сделать это можно несколькими путями:

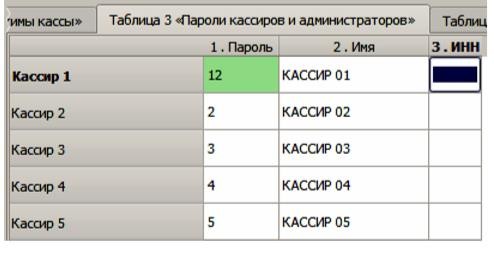

• — Ввести значение с клавиатуры (далее пример редактирования Таблицы 3 Поля 1 “Пароль”):

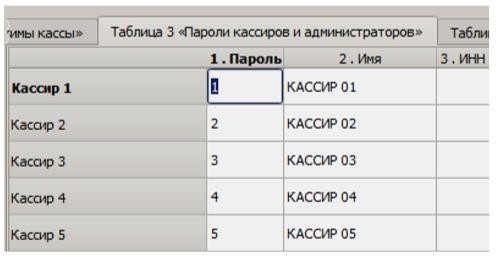

1. Наведите курсор на ячейку, которую нужно изменить, кликните левой кнопкой мыши - ячейка окрасится в синий. Название ряда и поля выделятся жирным шрифтом:





2. Введите нужное значение:

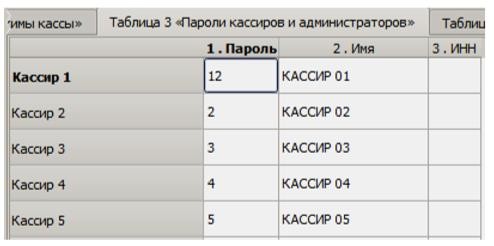

3. Если вы перейдете к другой ячейке, первая станет зеленой - значит она отредактирована:

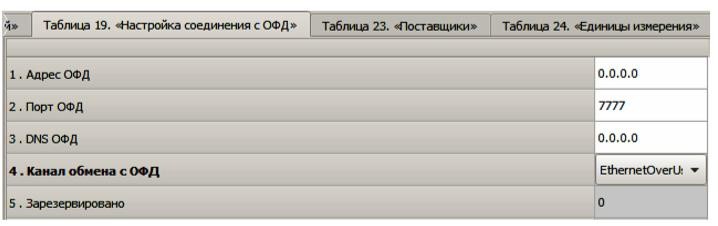

• — Выбрать значение из раскрывающегося списка ячейки (далее пример редактирования Таблицы 19 Поля 4 “Канал обмена с ОФД”):
1. Наведите курсор мыши на ячейку, которую нужно изменить, кликните левой кнопкой мыши. Название поля выделится жирным шрифтом:





2. Наведите курсор на значок, нажмите левую кнопку - выйдут параметры:

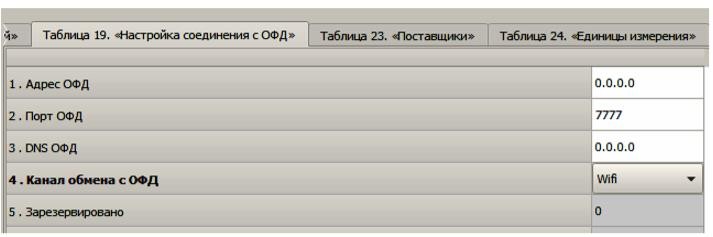

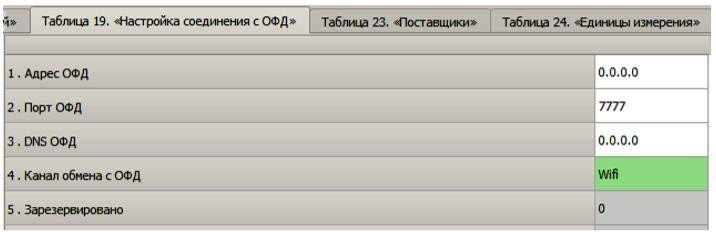

3. Выберите нужный канал обмена, например, Wi-fi:





4. Если вы перейдете к другой ячейке, первая станет зеленой - значит она отредактирована:

Запись настроек в ККТ

После того, как вы внесете новые значения в параметры работы ККТ, нужно это сохранить. Кликните на эту кнопку:. По завершении записи в нижней левой части рабочего окна “Редактора таблиц” появится сообщение “Успешно записано ХХХХ ячеек в YY таблицах”. Если был сбой, появится сообщение об обрыве связи с ККТ.

Экспорт настроек

В Редакторе таблиц можно сохранять настройки в формате *.csv, которые затем можно импортировать в другую ККТ торгового предприятия. Для этого наведите курсор мыши на кнопку и нажмите левую кнопку мыши. В списке выберите нужный пункт:

• — Все - в файл будут экспортированы все Таблицы;
• — Текущую - сохранится только текущая Таблица (выбранная в Редакторе таблиц).

Затем откроется окно “Сохранить файл”, в нем вы должны указать путь к папке, в которой сохранится файл, введите также его название. Нажмите: .
После этого запустится процедура формирования файла формата *.csv и сохранения в нем всех настроек ККТ - это может занять время. При использовании нескольких ККТ одной модели, можно настроить только одну и сохранить настройки в файле, которые затем возможно перенести в другие ККТ с помощью внешнего носителя.

Импорт настроек

Это процесс, обратный экспорту. Если вы хотите сохранить настройки из другого ККТ, наведите курсор на кнопку , далее в новом окне “Открыть файл” укажите путь к папке к файлу с настройками и нажмите . Начнется процедура открытия файла с настройками - это может занять время. В области содержимого таблиц отобразятся настройки, загруженные из файла - все ячейки будут зелеными - значит ячейки отредактированы, нужно сохранить их на ККТ: . Так очень удобно восстанавливать параметры ККТ после ремонта или “Копировать настройки” из одной ККТ в другие.

Есть 2 способа, как можно перезагрузить Ньюджер Атол 91Ф/Атол 92Ф:

1. Выключите кассу, затем включите ее;

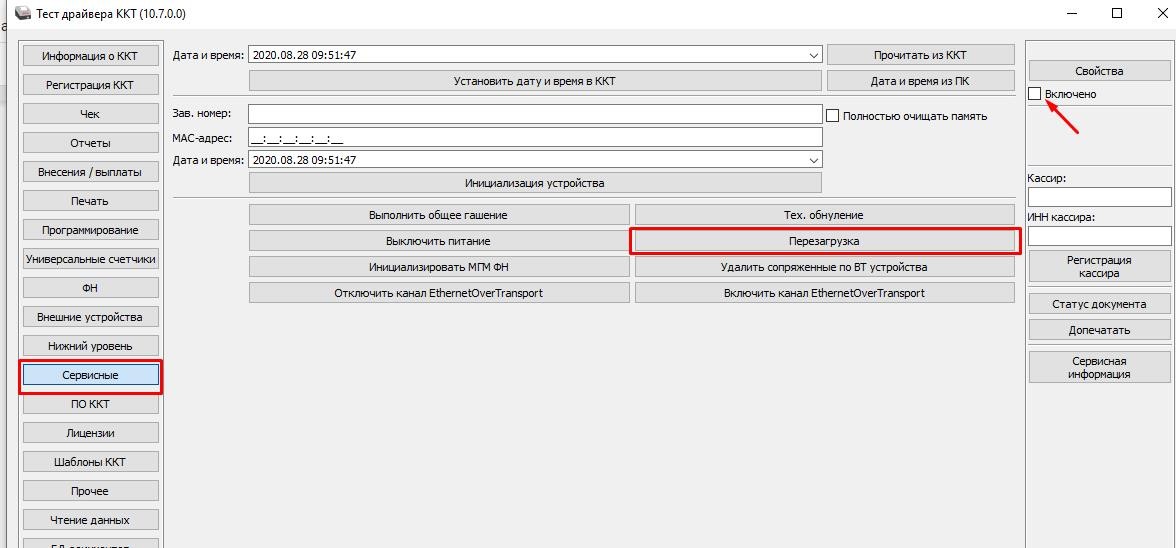

2. Зайдите в Тест драйвера ККТ, перейдите во вкладку “Сервисные” > “Перезагрузка”:

МОДЕЛЬ	Атол 91Ф	Атол 92Ф
Ресурс печатной головки	50 км	50 км
Автоотрез чека	Нет, гребенка	Нет, гребенка
Длина намотки чековой ленты	30 м	30 м
Диаметр рулона чековой ленты	43 мм	43 мм
Ширина чека	58 мм	58 мм
Количество USB	1 шт	2 шт
Передача данных	Ethernet, Wi-Fi, 3G, Bluetooth	Ethernet, Wi-Fi, 3G, Bluetooth
Экран в дюймах	2,7"	2,7"
Разрешение экрана	6 строк	6 строк
Беспроводная передача данных	Wi-Fi, 2G, Bluetooth, Ethernet	Wi-Fi, 2G, Bluetooth, Ethernet
Подключение к денежному ящику	—	—
Подключение к дисплею покупателя	—	—
Подключение сканера штрихкодов	Да	Да
Подключение банковского пин-пада	Да	Да
Подключение к питанию	Micro-USB, 5В от блока питания, АКБ типа 18650	Micro-USB, 5В от блока питания, АКБ типа 18650
Время работы от аккумулятора	до 8 часов	до 8 часов
Температурный режим	от - 10С до +45С	от - 10С до +45С
Размеры ДЛхШРхВС	187х85х66 мм	187х85х66 мм
Вес без чековой ленты	0,39 кг	0,36 кг

Атол 91Ф и Атол 91Ф Lite отличаются только тем, что в последнем нет Ethernet и Wi-fi интерфейсов.

Атол 91Ф:

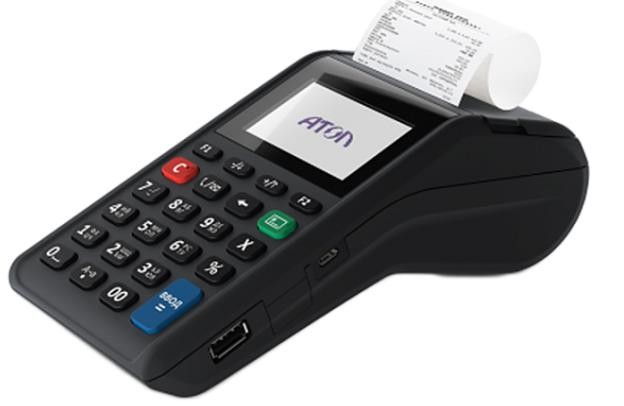

Атол 91Ф Lite:

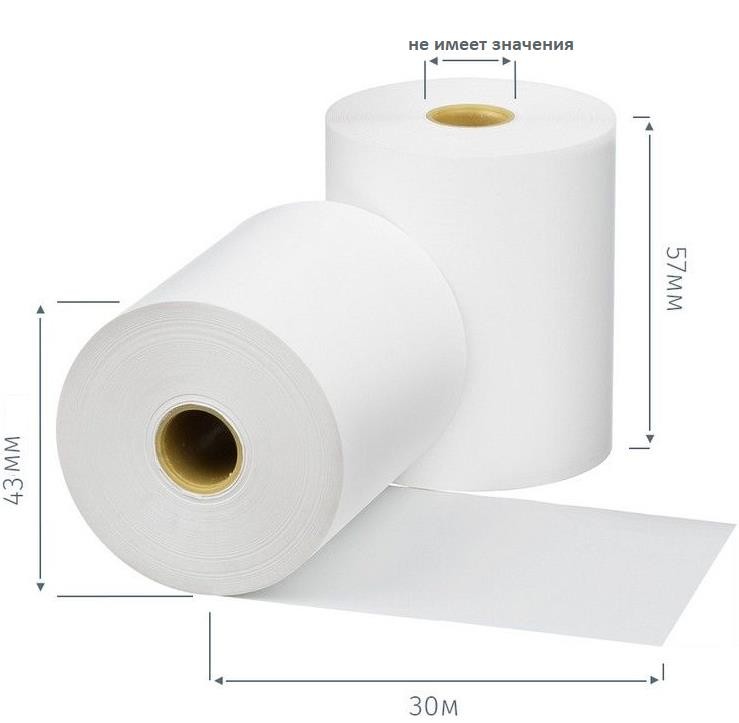

Лента Атол 91Ф/Атол 92Ф имеет стандартные характеристики:
Ширина - 57 мм;
Длина - 30м;
Внешний диаметр у рулона - 43 мм;
Термослой наружу

Если у вас Атол 92Ф/Атол 91Ф постоянно заминает ленту, вам нужно:

1. Проверить ширину чековой ленты - она должна соответствовать характеристикам;
2. Проверить, плотно ли закрывается крышка лотка у ЧЛ;
3. Проверить, правильно ли настроена касса. Для этого можно сделать сброс настроек;
4. Если ничего не помогло, скорее всего, либо блоки шестерен привода износились, либо же есть какие-то механические повреждения у печатающего механизма. В таком случае вам нужно обратиться в сервисный центр Атол, где вам устранять неисправность или заменять термо-печатающий механизм.

Для того, чтобы заменить ФН или снять ККТ с учета, вы должны закрыть ФН, формируя при этом отчет о закрытии ФН.
Перед этим вы должны закрыть смену и дождаться того, как отправятся все фискальные документы в ОФД.

Для закрытия фискального накопителя нужно:

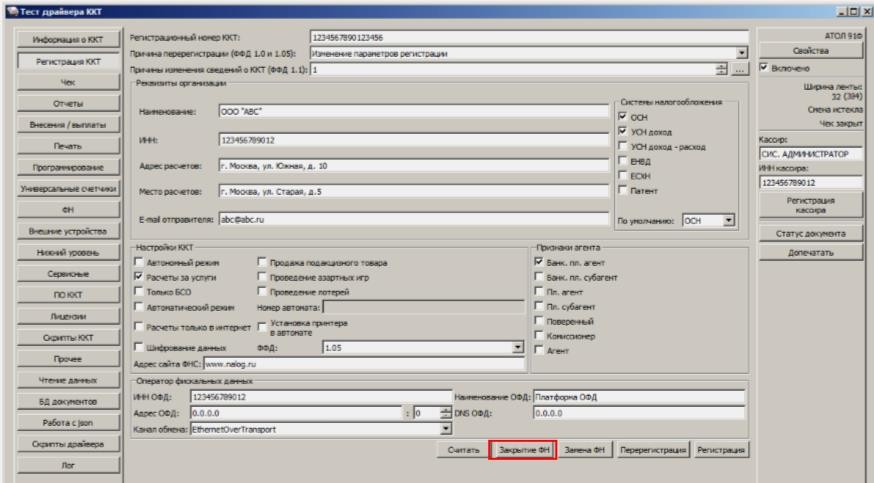

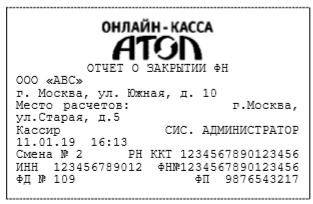

1. Во вкладке «Регистрация ККТ» нажмите кнопку «Закрытие ФН». Если все сделано верно, касса распечатает документ:





2. После закрытия сформируется фискальный документ, данные о котором отправятся ОФД:

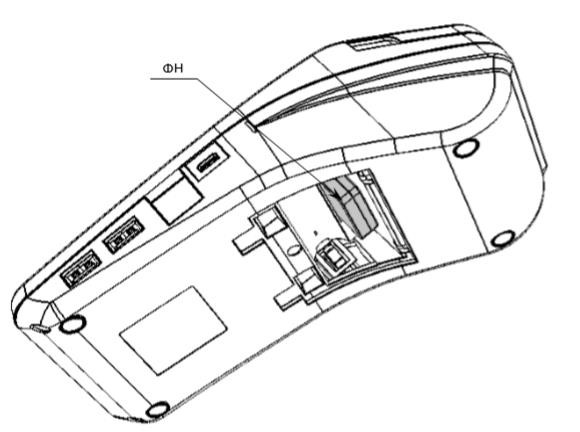

Атол 92Ф выглядит так:

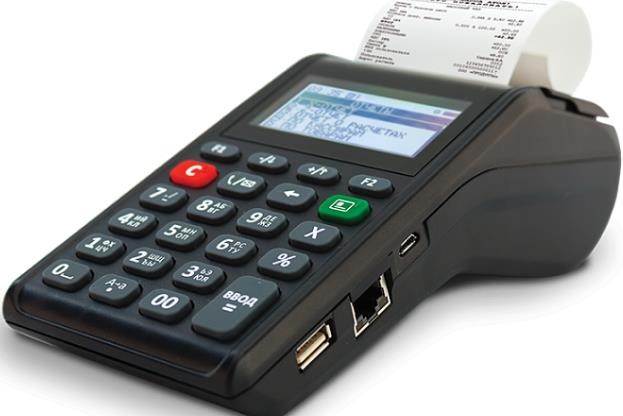

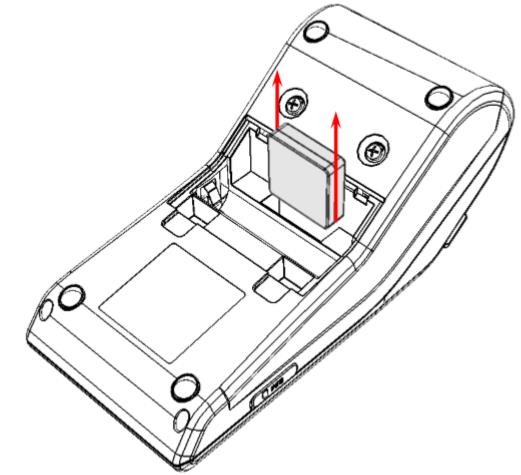

Атол 91Ф:

Инструкция для замены ФН Атол 91Ф/Атол 92Ф:

1. Для начала выключите ККТ;
2. Отсоедините от устройства все подключенные кабели;
3. Отделите крышку от отсека, как на рисунках выше;
4. Переверните устройство;
5. Теперь аккуратно извлеките накопитель, отключив от разъема блока управления;
6. Установите новый накопитель разъемом вниз;
7. Надавите на накопитель до упора;
8. Закройте отсек для АКБ и накопителя крышкой.

Следующий шаг – перерегистрация ККТ:

1. Выберите вкладку «Регистрация ККТ» в окне драйвера ККТ;
2. Проведите регистрацию кассира, заполнив при этом строки «Кассир» и «ИНН кассира». Нажмите «Регистрация кассира», укажите все параметры ККТ: РН ККТ, реквизиты организации, СНО, настройки ККТ, признаки агента и параметры ОФД;
3. Для ФФД 1.1 в поле «Причины изменения сведений о ККТ» выберите нужную причину с помощью кнопки ;
4. Нажмите «Замена ФН»:

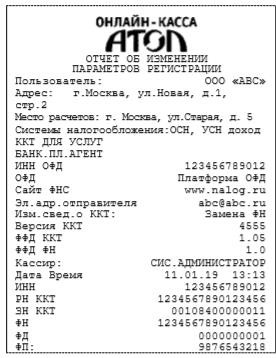

5. Должен напечататься документ «Отчет об изменении параметров регистрации».
